【真空负压安全阀产品介绍】
A72W真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；
当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。

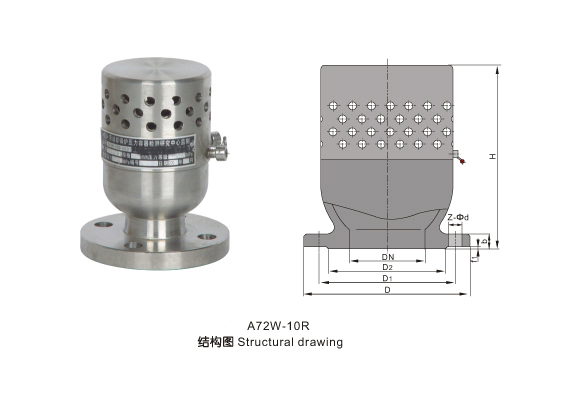

【真空负压安全阀产品结构图】
【真空负压安全阀主要性能规范】
NO.
Name of part
A72W-P Materials
A72W-R Materials
1
Body
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
2
Seat
1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
3
Adjusting ring
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
Bonnet
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
5
Stem
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
6
Spring
50CrVA
50CrVA Coated Teflon
| Working temperature | 200 |
| Suitable medium | A72W-10P Nitric acid etc. medium |
| A72W-10R Acetic acid etc. medium |
| 主要零部件材料 Explanation of materials for main parts | |||||||
| Nominal diameter DN(mm) |
Dimensions | ||||||
| D | D1 | D2 | Z- d | b | f1 | H | |
| 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
| 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
| 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
| 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
| 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
| 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
| 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
| 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
| 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
| 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
| 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
| 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
【真空负压安全阀安装说明】
①真空负压安全阀都应水平安装。
②真空负压安全阀出口处应无阻力，避免产生受压现象。
③真空负压安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的真空负压安全阀应作定期检查。
订货须知：
一、①真空负压安全阀产品名称与型号②真空负压安全阀口径③真空负压安全阀的起跳压力④真空负压安全阀的介质和温度以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门真空负压安全阀型号，请按真空负压安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
