所属系列： 电动闸阀
名    称： 暗杆平行式双闸板闸阀
型    号： RQZ48
检索关键字： 双闸板闸阀,燃气双闸板闸阀,平行式双闸板闸阀

RQZ48暗杆平行式双闸板闸阀　　

暗杆平行式双闸板闸阀

　　型号：RQZ48-10/16/25Q
　　公称压力：1.0MPa、1.6MPa、2.5MPa
　　执行标准：CJ3056-1995
　　法兰标准：GB/T 17241.6-1998
　　适用温度：t≤120℃
　　适用介质：燃气、水、空气、天然气等

密封可靠

　　阀杆密封采用耐煤气橡胶O型圈，O型圈与凹槽结构尺寸均为特殊设计，阀杆与阀盖之间增设了O型密封圈的阀杆密封座套，改善了工艺性能，提高了密封性能。

壳体材质

　　选用球墨铸铁，其铸造性、抗震性、耐腐蚀性优于铸钢阀。

便于清污

　　能通过管道清扫器，阀门下部装有排污孔，可及时排除阀内积物。

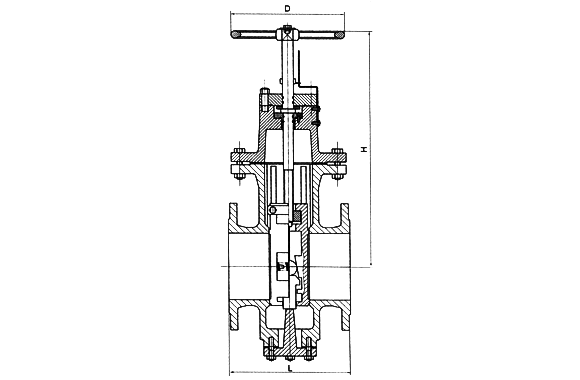

暗杆平行式双闸板闸阀的结构图

公称通径（DN）
Size		 150
（6"）		 200
(8")		 300
(12")
L(mm) 267 292 356
H(mm) 450 553 750

零件
Parts Name 		　阀体 　　阀盖 　　　闸板
　Body 　Bonnet　　　Disc 		密封
Sealing 		阀杆
Stem
材料
Materials		 球墨铸铁
Ductile Cast lron 		氟橡胶
Rubble 		2Cr13


订货须知：
一、①暗杆平行式双闸板闸阀产品名称与型号②暗杆平行式双闸板闸阀口径③暗杆平行式双闸板闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门暗杆平行式双闸板闸阀型号，请按暗杆平行式双闸板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
