【法兰衬氟球阀产品用途】
Q41F46系列耐腐蚀衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计。Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。是目前防腐阀门设备最理想的选择之一。
【法兰衬氟球阀主要零部件材料】
| 零件名称 | 材 料 |
| 左右阀体 | 铸钢、不锈钢、内衬F46、F3 |
| 带杆球体 | 铸钢、不锈钢、内外衬F46、F3 |
| 填写料箱 | 铸钢、不锈钢、内衬F46、F3 |
| 密封圈 | F4 |
| 填料 | F4 |
| 手柄 | 铸钢 |
【法兰衬氟球阀技术规范】
| 技 术 规 范 | |
| 设计标准 | GB12237 |
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | JB/T9092-99 |
| 驱动方式 | 手动、电动、气动、蜗轮 |

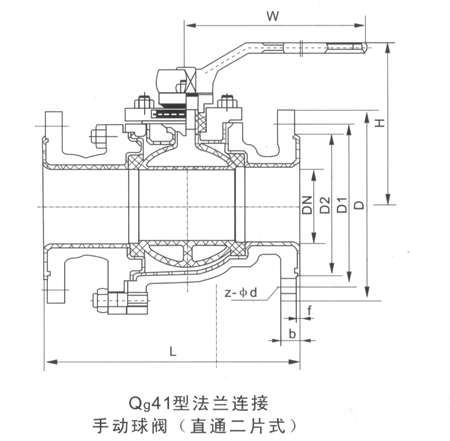

【法兰衬氟球阀产品结构图】
【法兰衬氟球阀工作原理】
Q41F46系列耐腐蚀衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的，阀恋和阀体内侧全部采用氟塑料制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
【法兰衬氟球阀主要连接尺寸】
| 公称通径 | PN1.6（MPa）主要外形尺寸和连接尺寸(mm) | 重量 | ||||||||
| DN | L | D | D1 | D2 | f | b | Z-φd | H | L0 | kg |
| 10 | 130 | 90 | 60 | 41 | 3 | 14 | 4-φ14 | 90 | 140 | 3．5 |
| 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-φ14 | 95 | 140 | 4 |
| 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-φ14 | 98 | 150 | 4．5 |
| 25 | 150 | 116 | 85 | 65 | 3 | 16 | 4-φ14 | 113 | 150 | 5．5 |
| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-φ18 | 130 | 200 | 7 |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 135 | 230 | 9 |
| 50 | 200 | 160 | 125 | 100 | 3．5 | 20 | 4-φ18 | 140 | 250 | 15 |
| 65 | 220 | 180 | 145 | 120 | 3．5 | 20 | 4-φ18 | 145 | 270 | 17 |
| 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-φ18 | 205 | 300 | 30 |
| 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-φ18 | 230 | 350 | 40 |
| 125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-φ18 | 252 | 400 | 60 |
| 150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-φ23 | 283 | 600 | 75 |
| 200 | 400 | 335 | 295 | 265 | 5 | 32 | 12-φ23 | 325 | 700 | 130 |
| 250 | 450 | 405 | 355 | 320 | 5 | 36 | 12-φ26 | 370 | 800 | 160 |
| 300 | 500 | 460 | 410 | 375 | 5 | 36 | 12-φ26 | 420 | 1000 | 220 |
订货须知：
一、①法兰衬氟球阀产品名称与型号②法兰衬氟球阀口径③法兰衬氟球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门法兰衬氟球阀型号，请按法兰衬氟球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
