【全天候呼吸阀产品介绍】
GFQ-II全天候呼吸阀系列无需外加装置，可室内、户外安装，一年四季均可安全使用。安装在储罐顶部，可与ZGB波纹阻火器配套使用。适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
【全天候呼吸阀工作原理】
GFQ-II全天候呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
【全天候呼吸阀产品特点】
1、结构简单，易检修，安全方便。
2、阀盘采用四氟材料，耐低温，防冻性能好。
3、新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好。
4、新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
【全天候呼吸阀使用范围】
1.新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
2.可与新型波纹阻火器配套使用。
【全天候呼吸阀维修保养】
【全天候呼吸阀零部件材料】
|
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
正压阀盘材料 |
不锈钢304、316、铝合金 |
|
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
【全天候呼吸阀主要技术参数】
|
A级正压 |
355Pa (36毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
B级正压 |
980Pa (100毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
C级正压 |
1765Pa (180毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |

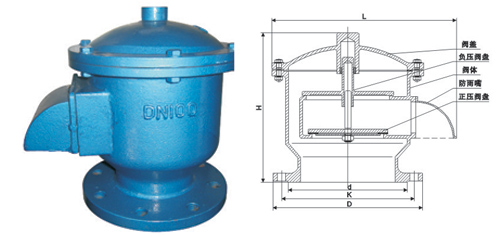

【全天候呼吸阀外形尺寸图】
【全天候呼吸阀国标法兰连接外形尺寸： GB、JB】
|
规格 |
安装尺寸（毫米） | ||||
|
D1 |
D |
D3 |
H |
M-h | |
|
DN25 |
70 |
100 |
115 |
180 |
4×10 |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN80 |
150 |
185 |
213 |
260 |
4×16 |
|
DN100 |
170 |
205 |
265 |
290 |
4×16 |
|
DN150 |
225 |
260 |
305 |
330 |
8×16 |
|
DN200 |
280 |
315 |
355 |
350 |
8×16 |
|
DN250 |
335 |
370 |
420 |
400 |
12×16 |
【全天候呼吸阀美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准】
|
规格 |
安装尺寸（mm） | ||||
|
D1 |
D |
D3 |
H |
M-h | |
|
1" |
79.5 |
108 |
115 |
180 |
4×15 |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
3" |
152.5 |
190 |
213 |
260 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
