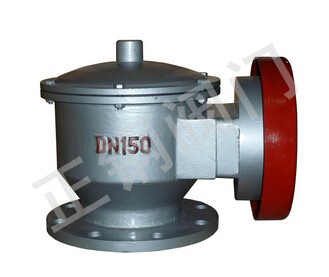

【全天候防爆阻火呼吸阀产品概述】
HXF-IZ型 全天候防爆阻火呼吸阀，该产品集阻火器与呼吸阀为一体，具有新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好、重量轻、维修方便。该产品适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品：如汽油、煤油、柴油、原油、甲苯、乙醇、航空油、食品油等介质储罐使用，可与液压安全阀配套使用，它在-35℃~+60℃的温度环境中正常工作。
【全天候防爆阻火呼吸阀主要技术参数】
|
A级正压 |
355Pa (36毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
B级正压 |
980Pa (100毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
C级正压 |
1765Pa (180毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
压 力 |
+980Pa (+100mm H2O) |
-295Pa (-30 mm H2O) |

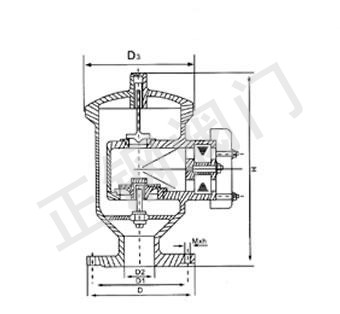

【全天候防爆阻火呼吸阀外形图及连接尺寸】
|
公称通径 DN |
尺寸mm | ||||
|
D |
K |
L |
H |
n×φ | |
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
215 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |
|
DN400 |
565 |
515 |
670 |
520 |
16×26 |
【全天候防爆阻火呼吸阀维护及保养】
1．应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上的每个孔畅通，防止堵塞，确保安全正常使用。
2．定期检查通气正、负阀盘动作是否灵活，导杆与阀盘接触密封有无损坏，如有损坏应立即调换。
3．在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
4．新阀启动时，应在安装前清除阀盘的防震物，否则呼吸阀将失灵。
5. 因天气潮湿风沙情况下，温度达到零度范围内，储罐不可发油使用。急生产时必须先打开量油孔其它之类的供气产品，以保持储罐安全作用。
6．呼吸阀在正常工作进油之前，必须先打开量油孔。
正钢温馨提示：
请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
