【夹套保温呼吸阀概述】
JAV-I 夹套保温呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。
【夹套保温呼吸阀工作原理】
本呼吸阀安装在储罐顶部，既有保温功能又解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
【夹套保温呼吸阀通气量参考表】
|
称通径DN |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 | |
|
压力等级 |
通气量（m3/h） | |||||||||
|
A |
+355 -295 |
18 16 |
23 16 |
45 35 |
90 75 |
190 160 |
340 280 |
550 450 |
820 760 |
1050 910 |
|
B |
+980 -295 |
21 16 |
27 16 |
55 35 |
100 75 |
200 160 |
380 280 |
600 450 |
900 760 |
1130 910 |
|
C |
+1750 -295 |
26 40 |
32 20 |
85 35 |
140 75 |
280 160 |
500 280 |
800 450 |
1150 760 |
1150 910 |

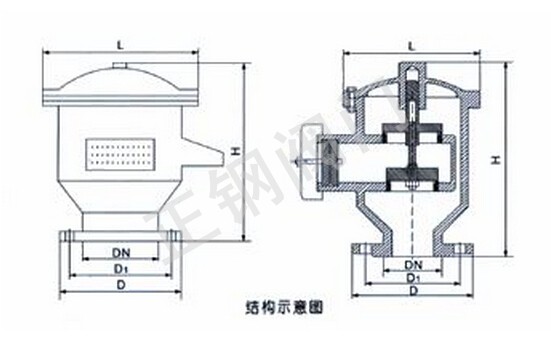

【夹套保温呼吸阀结构示意图】
【夹套保温呼吸阀外形尺寸】
|
公称通径 DN |
重量 Kg |
尺寸mm | ||||
|
D1 |
D1 |
L |
H |
n×Φ | ||
|
DN50 |
6.5 |
Φ110 |
Φ140 |
160 |
255 |
4×14 |
|
DN80 |
9.8 |
Φ150 |
Φ185 |
213 |
260 |
4×18 |
|
DN100 |
12 |
Φ170 |
Φ205 |
265 |
290 |
4×18 |
|
DN150 |
21 |
Φ225 |
Φ260 |
305 |
330 |
8×18 |
|
DN200 |
31 |
Φ280 |
Φ315 |
355 |
350 |
8×18 |
|
DN250 |
35 |
Φ335 |
Φ370 |
420 |
400 |
12×18 |
【夹套保温呼吸阀特点】
1、结构简单，易检修，安全方便。
2、阀盘采用四氟材料，耐低温，防冻性能好。
3、新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好。
4、夹套保温呼吸阀通常与阻火器配套使用。
